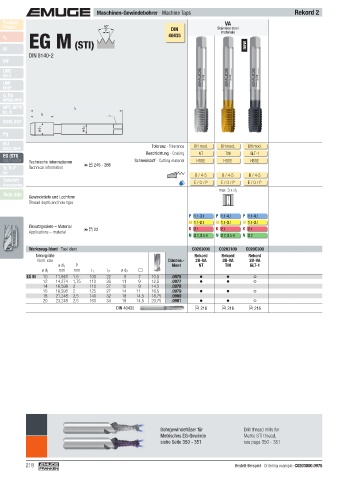

Page 218 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
Product VA
Finder 60° Stainless steel
P DIN materials
40435
v c
EG M (STI) new
M
DIN 8140-2
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6H mod. 6H mod. 6H mod.
Beschichtung · Coating NT TIN GLT-1
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266
Rd
B / 4-5 B / 4-5 B / 4-5
Zubehör E / O / P E / O / P E / O / P
Accessories
max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1
Einsatzgebiete – Material K 2.1 K 2.1 K 2.1
Applications – material  22
N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2

Werkzeug-Ident · Tool ident C0203000 C0203100 C020C300
Nenngröße Rekord Rekord Rekord
Nom. size Dimens.- 2B-VA 2B-VA 2B-VA
ø d 1 P Ident NT TIN GLT-1
ø d 1 mm mm l 1 l 2 ø d 2
EG M 10 11,948 1,5 100 22 9 7 10,5 .0975
12 14,274 1,75 110 26 11 9 12,5 .0977
14 16,598 2 110 27 12 9 14,5 .0978
16 18,598 2 125 27 14 11 16,5 .0979
18 21,248 2,5 140 32 18 14,5 18,75 .0980
20 23,248 2,5 160 34 18 14,5 20,75 .0981
DIN 40435  216  216  216

Bohrgewindefräser für Drill thread mills for
Metrisches EG-Gewinde Metric STI thread,
siehe Seite 350 - 351 see page 350 - 351

218 Bestell-Beispiel · Ordering example: C0203000.0975
