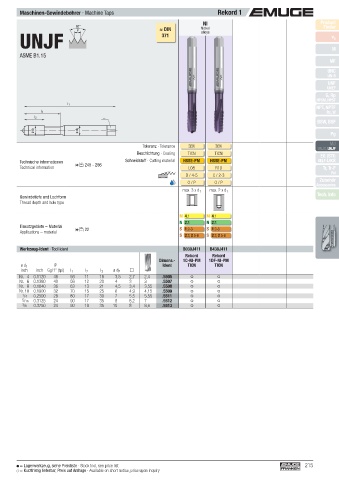

Maschinen-Gewindebohrer · Machine Taps Rekord 1
NI Product
60° ≈ DIN Nickel Finder
UNJF 371 v c
P
alloys

ASME B1.15 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg

Toleranz · Tolerance 3BX 3BX MJ
UNJC, UNJF
Beschichtung · Coating TICN TICN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE-PM HSSE-PM SELF-LOCK
Technical information L08 R10 Tr, Tr-F
Rd
D / 4-5 C / 2-3 Zubehör
O / P O / P Accessories
max. 3 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

M 4.1 M 4.1
N 2.8 N 2.8
Einsatzgebiete – Material S 1.2-3 S 1.2-3
Applications – material  22
S 2.3, 2.5-6 S 2.3, 2.5-6

Werkzeug-Ident · Tool ident B030J411 B438J411
Rekord Rekord
Dimens.- 1C-NI-PM 1DF-NI-PM
ø d 1 P Ident TICN TICN
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2
Nr. 4 0.1120 48 56 11 18 3,5 2,7 2,4 .5505
Nr. 6 0.1380 40 56 12 20 4 3 3 .5507
Nr. 8 0.1640 36 63 13 21 4,5 3,4 3,55 .5508
Nr. 10 0.1900 32 70 15 25 6 4,9 4,15 .5509
1 /4 0.2500 28 80 17 30 7 5,5 5,55 .5511
5 /16 0.3125 24 90 17 35 8 6,2 7 .5512
3 /8 0.3750 24 90 18 35 10 8 8,6 .5513

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 215
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
