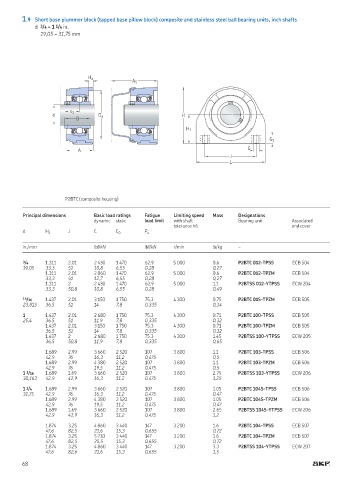

1.9 Short base plummer block (tapped base pillow block) composite and stainless steel ball bearing units, inch shafts
d 3 /4 – 1 1 /4 in
19,05 – 31,75 mm

H a
A 5

s 1
d D a H
B
H 1

G 1
A G
J
L

P2BTC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 1 311 2 01 2 430 1 470 62 9 5 000 0 6 P2BTC 012-TPSS ECB 504
19,05 33,3 51 10,8 6,55 0,28 0,27
1 311 2 01 2 860 1 470 62 9 5 000 0 6 P2BTC 012-TPZM ECB 504
33,3 51 12,7 6,55 0,28 0,27
1 311 2 2 430 1 470 62 9 5 000 1 1 P2BTSS 012-YTPSS ECW 204
33,3 50,8 10,8 6,55 0,28 0,49

15 /16 1 437 2 01 3 150 1 750 75 3 4 300 0 75 P2BTC 015-TPZM ECB 505
23,813 36,5 51 14 7,8 0,335 0,34
1 1 437 2 01 2 680 1 750 75 3 4 300 0 71 P2BTC 100-TPSS ECB 505
25,4 36.5 51 11,9 7,8 0,335 0,32
1 437 2 01 3 150 1 750 75 3 4 300 0 71 P2BTC 100-TPZM ECB 505
36,5 51 14 7,8 0,335 0,32
1 437 2 2 680 1 750 75 3 4 300 1 45 P2BTSS 100-YTPSS ECW 205
36,5 50,8 11,9 7,8 0,335 0,65
1 689 2 99 3 660 2 520 107 3 800 1 1 P2BTC 103-TPSS ECB 506
42,9 76 16,3 11,2 0,475 0,5
1 689 2 99 4 380 2 520 107 3 800 1 1 P2BTC 103-TPZM ECB 506
42,9 76 19,5 11,2 0,475 0,5
1 3 /16 1 689 1 69 3 660 2 520 107 3 800 2 75 P2BTSS 103-YTPSS ECW 206
30,163 42,9 42,9 16,3 11,2 0,475 1,25
1 1 /4 1 689 2 99 3 660 2 520 107 3 800 1 05 P2BTC 104S-TPSS ECB 506
31,75 42,9 76 16,3 11,2 0,475 0,47
1 689 2 99 4 380 2 520 107 3 800 1 05 P2BTC 104S-TPZM ECB 506
42,9 76 19,5 11,2 0,475 0,47
1 689 1 69 3 660 2 520 107 3 800 2 65 P2BTSS 104S-YTPSS ECW 206
42,9 42,9 16,3 11,2 0,475 1,2

1 874 3 25 4 860 3 440 147 3 200 1 6 P2BTC 104-TPSS ECB 507
47,6 82,5 21,6 15,3 0,655 0,72
1 874 3 25 5 730 3 440 147 3 200 1 6 P2BTC 104-TPZM ECB 507
47,6 82,5 25,5 15,3 0,655 0,72
1 874 3 25 4 860 3 440 147 3 200 3 3 P2BTSS 104-YTPSS ECW 207
47,6 82,6 21,6 15,3 0,655 1,5
