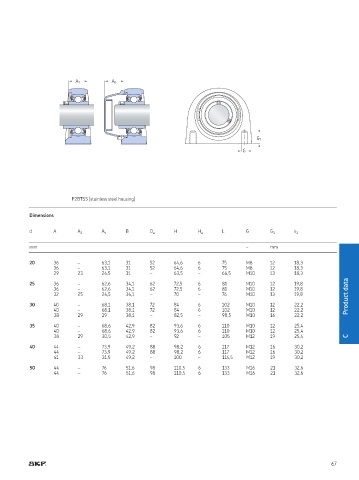

Page 66 - SKF-Food-Line-ball-bearing-units

A 1 A 5

G 1

G

P2BTSS (stainless steel housing)

Dimensions

d A A 1 A 5 B D a H H a L G G 1 s 1

mm – mm

20 36 – 63,1 31 52 64,6 6 75 M8 12 18,3
36 – 63,1 31 52 64,6 6 75 M8 12 18,3
29 23 24,5 31 – 63,5 – 66,5 M10 13 18,3
25 36 – 62,6 34,1 62 72,5 6 81 M10 12 19,8
36 – 62,6 34,1 62 72,5 6 81 M10 12 19,8
32 25 24,5 34,1 – 70 – 76 M10 13 19,8 Product data
30 40 – 68,1 38,1 72 84 6 102 M10 12 22,2
40 – 68,1 38,1 72 84 6 102 M10 12 22,2
38 29 29 38,1 – 82,5 – 98,5 M10 16 22,2
35 40 – 68,6 42,9 82 93,6 6 110 M10 12 25,4
40 – 68,6 42,9 82 93,6 6 110 M10 12 25,4
38 29 30,5 42,9 – 92 – 105 M12 19 25,4 C
40 44 – 73,9 49,2 88 98,2 6 117 M12 16 30,2
44 – 73,9 49,2 88 98,2 6 117 M12 16 30,2
41 33 31,5 49,2 – 100 – 114,5 M12 19 30,2

50 44 – 76 51,6 98 110,5 6 133 M16 21 32,6
44 – 76 51,6 98 110,5 6 133 M16 21 32,6

67
