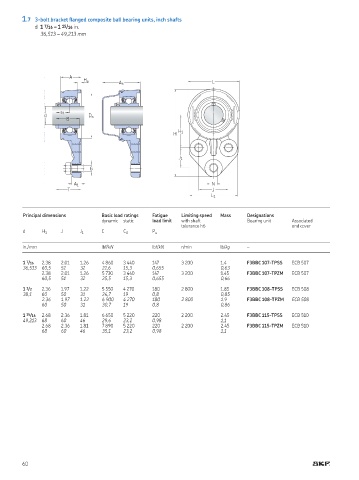

1.7 3-bolt bracket flanged composite ball bearing units, inch shafts
d 1 7 /16 – 1 15 /16 in
36,513 – 49,213 mm

A
H a L
A 5

s 1
d D a
B
H H 1

J 1
G

A 1 N
T J
L 1

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J J 1 C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

1 7 /16 2 38 2 01 1 26 4 860 3 440 147 3 200 1 4 F3BBC 107-TPSS ECB 507
36,513 60,5 51 32 21,6 15,3 0,655 0,63
2 38 2 01 1 26 5 730 3 440 147 3 200 1 45 F3BBC 107-TPZM ECB 507
60,5 51 32 25,5 15,3 0,655 0,66
1 1 /2 2 36 1 97 1 22 5 550 4 270 180 2 800 1 85 F3BBC 108-TPSS ECB 508
38,1 60 50 31 24,7 19 0,8 0,85
2.36 1.97 1.22 6 900 4 270 180 2 800 1.9 F3BBC 108-TPZM ECB 508
60 50 31 30,7 19 0,8 0,86

1 15 /16 2 68 2 36 1 81 6 650 5 220 220 2 200 2 45 F3BBC 115-TPSS ECB 510
49,213 68 60 46 29,6 23,2 0,98 1,1
2 68 2 36 1 81 7 890 5 220 220 2 200 2 45 F3BBC 115-TPZM ECB 510
68 60 46 35,1 23,2 0,98 1,1

60
