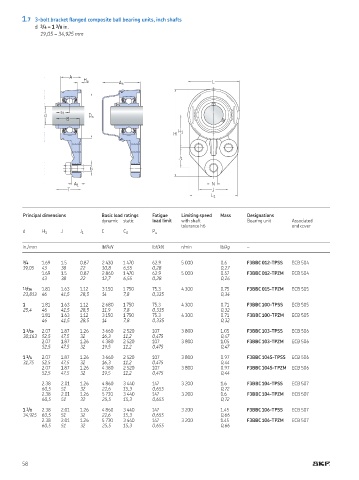

1.7 3-bolt bracket flanged composite ball bearing units, inch shafts
d 3 /4 – 1 3 /8 in
19,05 – 34,925 mm

A
H a L
A 5

s 1
d D a
B
H H 1

J 1
G

A 1 N
T J
L 1

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J J 1 C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 1 69 1 5 0 87 2 430 1 470 62 9 5 000 0 6 F3BBC 012-TPSS ECB 504
19,05 43 38 22 10,8 6,55 0,28 0,27
1 69 1 5 0 87 2 860 1 470 62 9 5 000 0 57 F3BBC 012-TPZM ECB 504
43 38 22 12,7 6,55 0,28 0,26

15 /16 1 81 1 63 1 12 3 150 1 750 75 3 4 300 0 75 F3BBC 015-TPZM ECB 505
23,813 46 41,5 28,5 14 7,8 0,335 0,34
1 1 81 1 63 1 12 2 680 1 750 75 3 4 300 0 71 F3BBC 100-TPSS ECB 505
25,4 46 41,5 28,5 11,9 7,8 0,335 0,32
1 81 1 63 1 12 3 150 1 750 75 3 4 300 0 71 F3BBC 100-TPZM ECB 505
46 41,5 28,5 14 7,8 0,335 0,32
1 3 /16 2 07 1 87 1 26 3 660 2 520 107 3 800 1 05 F3BBC 103-TPSS ECB 506
30,163 52,5 47,5 32 16,3 11,2 0,475 0,47
2 07 1 87 1 26 4 380 2 520 107 3 800 1 05 F3BBC 103-TPZM ECB 506
52,5 47,5 32 19,5 11,2 0,475 0,47
1 1 /4 2 07 1 87 1 26 3 660 2 520 107 3 800 0 97 F3BBC 104S-TPSS ECB 506
31,75 52,5 47,5 32 16,3 11,2 0,475 0,44
2 07 1 87 1 26 4 380 2 520 107 3 800 0 97 F3BBC 104S-TPZM ECB 506
52,5 47,5 32 19,5 11,2 0,475 0,44
2 38 2 01 1 26 4 860 3 440 147 3 200 1 6 F3BBC 104-TPSS ECB 507
60,5 51 32 21,6 15,3 0,655 0,72
2 38 2 01 1 26 5 730 3 440 147 3 200 1 6 F3BBC 104-TPZM ECB 507
60,5 51 32 25,5 15,3 0,655 0,72
1 3 /8 2 38 2 01 1 26 4 860 3 440 147 3 200 1 45 F3BBC 106-TPSS ECB 507
34,925 60,5 51 32 21,6 15,3 0,655 0,66
2 38 2 01 1 26 5 730 3 440 147 3 200 1 45 F3BBC 106-TPZM ECB 507
60,5 51 32 25,5 15,3 0,655 0,66
