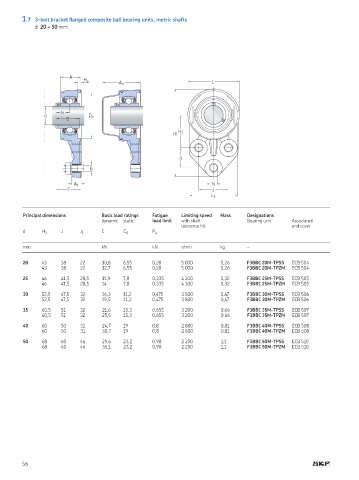

1.7 3-bolt bracket flanged composite ball bearing units, metric shafts
d 20 – 50 mm

A
H a L
A 5

s 1
d D a
B
H H 1

J 1
G

A 1 N
T J
L 1

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J J 1 C C 0 P u

mm kN kN r/min kg –

20 43 38 22 10,8 6,55 0,28 5 000 0,26 F3BBC 20M-TPSS ECB 504
43 38 22 12,7 6,55 0,28 5 000 0,26 F3BBC 20M-TPZM ECB 504
25 46 41,5 28,5 11,9 7,8 0,335 4 300 0,32 F3BBC 25M-TPSS ECB 505
46 41,5 28,5 14 7,8 0,335 4 300 0,32 F3BBC 25M-TPZM ECB 505
30 52,5 47,5 32 16,3 11,2 0,475 3 800 0,47 F3BBC 30M-TPSS ECB 506
52,5 47,5 32 19,5 11,2 0,475 3 800 0,47 F3BBC 30M-TPZM ECB 506

35 60,5 51 32 21,6 15,3 0,655 3 200 0,66 F3BBC 35M-TPSS ECB 507
60,5 51 32 25,5 15,3 0,655 3 200 0,66 F3BBC 35M-TPZM ECB 507
40 60 50 31 24,7 19 0,8 2 800 0,81 F3BBC 40M-TPSS ECB 508
60 50 31 30,7 19 0,8 2 800 0,81 F3BBC 40M-TPZM ECB 508
50 68 60 46 29,6 23,2 0,98 2 200 1,1 F3BBC 50M-TPSS ECB 510
68 60 46 35,1 23,2 0,98 2 200 1,1 F3BBC 50M-TPZM ECB 510

56
