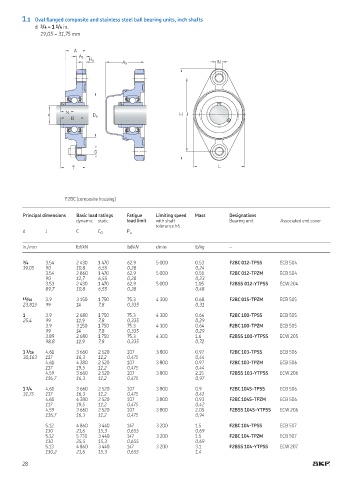

Page 27 - SKF-Food-Line-ball-bearing-units

1.1 Oval flanged composite and stainless steel ball bearing units, inch shafts
d 3 /4 – 1 1 /4 in
19,05 – 31,75 mm

A
A 1
H a
A 5 N

s 1
d D a H J
B

G

T L

F2BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated end cover
tolerance h6
d J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 3 54 2 430 1 470 62 9 5 000 0 53 F2BC 012-TPSS ECB 504
19,05 90 10,8 6,55 0,28 0,24
3 54 2 860 1 470 62 9 5 000 0 51 F2BC 012-TPZM ECB 504
90 12,7 6,55 0,28 0,23
3 53 2 430 1 470 62 9 5 000 1 05 F2BSS 012-YTPSS ECW 204
89,7 10,8 6,55 0,28 0,48

15 /16 3 9 3 150 1 750 75 3 4 300 0 68 F2BC 015-TPZM ECB 505
23,813 99 14 7,8 0,335 0,31
1 3 9 2 680 1 750 75 3 4 300 0 64 F2BC 100-TPSS ECB 505
25,4 99 11,9 7,8 0,335 0,29
3 9 3 150 1 750 75 3 4 300 0 64 F2BC 100-TPZM ECB 505
99 14 7,8 0,335 0,29
3 89 2 680 1 750 75 3 4 300 1 6 F2BSS 100-YTPSS ECW 205
98,8 11,9 7,8 0,335 0,72
1 3 /16 4 61 3 660 2 520 107 3 800 0 97 F2BC 103-TPSS ECB 506
30,163 117 16,3 11,2 0,475 0,44
4 61 4 380 2 520 107 3 800 0 97 F2BC 103-TPZM ECB 506
117 19,5 11,2 0,475 0,44
4 59 3 660 2 520 107 3 800 2 15 F2BSS 103-YTPSS ECW 206
116,7 16,3 11,2 0,475 0,97
1 1 /4 4 61 3 660 2 520 107 3 800 0 9 F2BC 104S-TPSS ECB 506
31,75 117 16,3 11,2 0,475 0,41
4 61 4 380 2 520 107 3 800 0 93 F2BC 104S-TPZM ECB 506
117 19,5 11,2 0,475 0,42
4 59 3 660 2 520 107 3 800 2 05 F2BSS 104S-YTPSS ECW 206
116,7 16,3 11,2 0,475 0,94

5 12 4 860 3 440 147 3 200 1 5 F2BC 104-TPSS ECB 507
130 21,6 15,3 0,655 0,69
5 12 5 730 3 440 147 3 200 1 5 F2BC 104-TPZM ECB 507
130 25,5 15,3 0,655 0,69
5 13 4 860 3 440 147 3 200 3 1 F2BSS 104-YTPSS ECW 207
130,2 21,6 15,3 0,655 1,4
