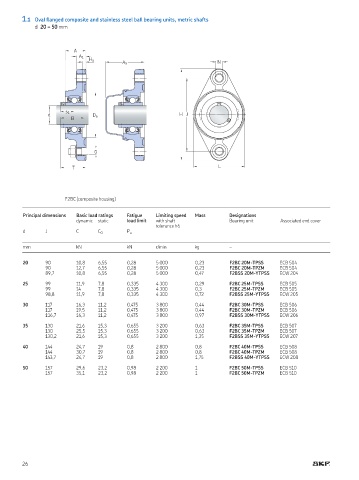

1.1 Oval flanged composite and stainless steel ball bearing units, metric shafts
d 20 – 50 mm

A
A 1
H a
A 5 N

s 1
d D a H J
B

G

T L

F2BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated end cover
tolerance h6
d J C C 0 P u

mm kN kN r/min kg –

20 90 10,8 6,55 0,28 5 000 0,23 F2BC 20M-TPSS ECB 504
90 12,7 6,55 0,28 5 000 0,23 F2BC 20M-TPZM ECB 504
89,7 10,8 6,55 0,28 5 000 0,47 F2BSS 20M-YTPSS ECW 204
25 99 11,9 7,8 0,335 4 300 0,29 F2BC 25M-TPSS ECB 505
99 14 7,8 0,335 4 300 0,3 F2BC 25M-TPZM ECB 505
98,8 11,9 7,8 0,335 4 300 0,72 F2BSS 25M-YTPSS ECW 205
30 117 16,3 11,2 0,475 3 800 0,44 F2BC 30M-TPSS ECB 506
117 19,5 11,2 0,475 3 800 0,44 F2BC 30M-TPZM ECB 506
116,7 16,3 11,2 0,475 3 800 0,97 F2BSS 30M-YTPSS ECW 206
35 130 21,6 15,3 0,655 3 200 0,63 F2BC 35M-TPSS ECB 507
130 25,5 15,3 0,655 3 200 0,63 F2BC 35M-TPZM ECB 507
130,2 21,6 15,3 0,655 3 200 1,35 F2BSS 35M-YTPSS ECW 207
40 144 24,7 19 0,8 2 800 0,8 F2BC 40M-TPSS ECB 508
144 30,7 19 0,8 2 800 0,8 F2BC 40M-TPZM ECB 508
143,7 24,7 19 0,8 2 800 1,75 F2BSS 40M-YTPSS ECW 208

50 157 29,6 23,2 0,98 2 200 1 F2BC 50M-TPSS ECB 510
157 35,1 23,2 0,98 2 200 1 F2BC 50M-TPZM ECB 510

26
