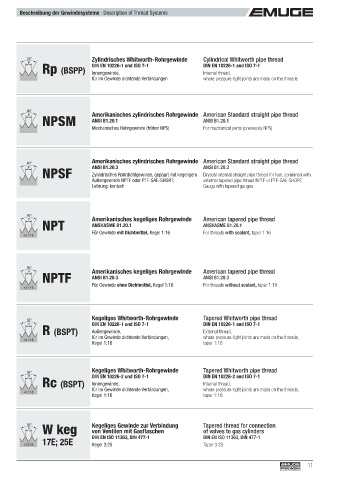

Beschreibung der Gewindesysteme · Description of Thread Systems

55° Zylindrisches Whitworth-Rohrgewinde Cylindrical Whitworth pipe thread
P DIN EN 10226-1 und ISO 7-1 DIN EN 10226-1 and ISO 7-1
Rp (BSPP) Innengewinde, Internal thread,
für im Gewinde dichtende Verbindungen where pressure-tight joints are made on the threads

60°
P Amerikanisches zylindrisches Rohrgewinde American Standard straight pipe thread
NPSM ANSI B1.20.1 ANSI B1.20.1
Mechanisches Rohrgewinde (früher NPS) For mechanical joints (previously NPS)

Amerikanisches zylindrisches Rohrgewinde American Standard straight pipe thread
60°
NPSF Zylindrisches Rohrdichtgewinde, gepaart mit kegeligem Dryseal internal straight pipe thread for fuel, combined with
P ANSI B1.20.3 ANSI B1.20.3
Außengewinde NPTF oder PTF-SAE-SHORT; external tapered pipe thread NPTF or PTF-SAE-SHORT;
Lehrung: konisch Gauge with tapered gauges

60°
P Amerikanisches kegeliges Rohrgewinde American tapered pipe thread
NPT ANSI/ASME B1.20.1 ANSI/ASME B1.20.1
1:16 Für Gewinde mit Dichtmittel, Kegel 1:16 For threads with sealant, taper 1:16

60°
P Amerikanisches kegeliges Rohrgewinde American tapered pipe thread
NPTF ANSI B1.20.3 ANSI B1.20.3

1:16 Für Gewinde ohne Dichtmittel, Kegel 1:16 For threads without sealant, taper 1:16

55° Kegeliges Whitworth-Rohrgewinde Tapered Whitworth pipe thread
P DIN EN 10226-1 und ISO 7-1 DIN EN 10226-1 and ISO 7-1
R (BSPT) Außengewinde, External thread,
1:16 für im Gewinde dichtende Verbindungen, where pressure-tight joints are made on the threads,
Kegel 1:16 taper 1:16

Kegeliges Whitworth-Rohrgewinde Tapered Whitworth pipe thread
55°
P DIN EN 10226-2 und ISO 7-1 DIN EN 10226-2 and ISO 7-1
Rc (BSPT) Innengewinde, Internal thread,

1:16 für im Gewinde dichtende Verbindungen, where pressure-tight joints are made on the threads,
Kegel 1:16 taper 1:16

55° Kegeliges Gewinde zur Verbindung Tapered thread for connection
P W keg von Ventilen mit Gasflaschen of valves to gas cylinders
DIN EN ISO 11363, DIN 477-1 DIN EN ISO 11363, DIN 477-1
3:25 17E; 25E Kegel 3:25 Taper 3:25
