A.2 Tolerances

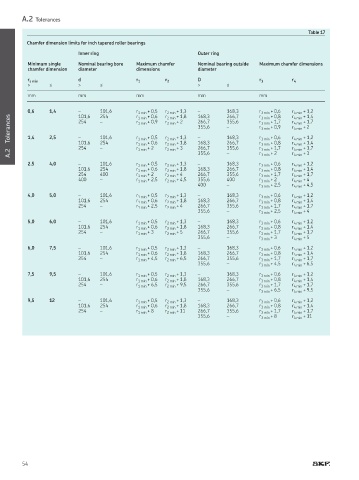

Table 17
Chamfer dimension limits for inch tapered roller bearings
Inner ring Outer ring

Minimum single Nominal bearing bore Maximum chamfer Nominal bearing outside Maximum chamfer dimensions
chamfer dimension diameter dimensions diameter
d D
r s min r 1 r 2 r 3 r 4
> ≤ > ≤ > ≤
mm mm mm mm mm

0,6 1,4 – 101,6 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 168,3 r 3 min + 0,6 r 4 min + 1,2
+ 0,6
r
r
r
+ 1,8
266,7
+ 0,8

Tolerances 1,4 2,5 254 – 101,6 r r 1 min + 0,9 r r 2 min + 2 266,7 355,6 r r r 3 min + 1,7 r r 4 min + 2
254
r
+ 1,4
1 min
3 min
4 min
2 min
+ 1,7
4 min
1 min
–
355,6

3 min + 0,9
+ 1,3
+ 1,2
+ 0,5
r
168,3
+ 0,6
–
–
2 min
3 min
4 min
266,7
+ 3
r
r
+ 1,7
+ 1,7
355,6
r
254
–
+ 2
A.2 101,6 254 r r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
1 min
4 min
3 min
2 min
–
r

+ 2
r

+ 3

355,6
4 min
3 min
2,5 4,0 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 400 r 1 min + 2 r 2 min + 4 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
400 – r 1 min + 2,5 r 2 min + 4,5 355,6 400 r 3 min + 2 r 4 min + 4
400 – r 3 min + 2,5 r 4 min + 4,5
4,0 5,0 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 – r 1 min + 2,5 r 2 min + 4 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
355,6 – r 3 min + 2,5 r 4 min + 4
5,0 6,0 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 – r 1 min + 3 r 2 min + 5 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
355,6 – r 3 min + 3 r 4 min + 5
6,0 7,5 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 – r 1 min + 4,5 r 2 min + 6,5 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
355,6 – r 3 min + 4,5 r 4 min + 6,5
7,5 9,5 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 – r 1 min + 6,5 r 2 min + 9,5 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
355,6 – r 3 min + 6,5 r 4 min + 9,5
9,5 12 – 101,6 r 1 min + 0,5 r 2 min + 1,3 – 168,3 r 3 min + 0,6 r 4 min + 1,2
101,6 254 r 1 min + 0,6 r 2 min + 1,8 168,3 266,7 r 3 min + 0,8 r 4 min + 1,4
254 – r 1 min + 8 r 2 min + 11 266,7 355,6 r 3 min + 1,7 r 4 min + 1,7
355,6 – r 3 min + 8 r 4 min + 11
