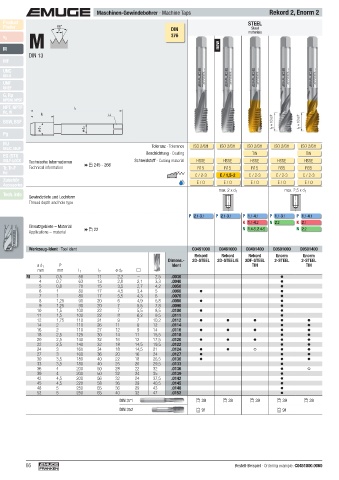

P. 66
Maschinen-Gewindebohrer · Machine Taps Rekord 2, Enorm 2
Product STEEL STEEL
Finder 60° DIN materials materials
Steel
Steel
M
P
v c 376
M new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H
Beschichtung · Coating TIN TIN TIN TIN TIN TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 R15 R15 R15 R35 R35 R35 R35 R35 R35 R35 R35 LH, L35 LH, L35 R35 R35
Rd
C / 2-3 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O
Accessories
max. 2 x d 1 max. 2,5 x d 1 max. 2,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 2.1- 3.1 P 2.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
K 1.1- 4.2 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1
Einsatzgebiete – Material N 1.4-5, 2.4-5 N 2.2 N 2.2 N 2.2 N 2.2 N 2.2 N 2.2
Applications – material 22
Werkzeug-Ident · Tool ident C0451000 C0461000 C0401400 C0501000 C0501400 C0501010 C0501410 C0501020 C0501420 C0501030 C0501430 C0501050 C0501450 C0601000 C0601400
Rekord Rekord Rekord Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 2D-STEEL 2D-STEEL/E 2DF-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL 2-STEEL-LH 2-STEEL-LH 2-STEEL-X 2-STEEL-X
ø d 1 P Ident TIN TIN TIN TIN TIN TIN TIN
mm mm l 1 l 2 ø d 2 „4H“ „4H“ „6G“ „6G“ „7G“ „7G“
M 3 0,5 56 11 2,2 – 2,5 .0030 M 3
4 0,7 63 13 2,8 2,1 3,3 .0040 4
5 0,8 70 15 3,5 2,7 4,2 .0050 5
6 1 80 17 4,5 3,4 5 .0060 6
7 1 80 17 5,5 4,3 6 .0070 7
8 1,25 90 20 6 4,9 6,8 .0080 8
9 1,25 90 20 7 5,5 7,8 .0090 9
10 1,5 100 22 7 5,5 8,5 .0100 10
11 1,5 100 22 8 6,2 9,5 .0111 11
12 1,75 110 24 9 7 10,2 .0112 12
14 2 110 26 11 9 12 .0114 14
16 2 110 27 12 9 14 .0116 16
18 2,5 125 30 14 11 15,5 .0118 18
20 2,5 140 32 16 12 17,5 .0120 20
22 2,5 140 32 18 14,5 19,5 .0122 22
24 3 160 34 18 14,5 21 .0124 24
27 3 160 36 20 16 24 .0127 27
30 3,5 180 40 22 18 26,5 .0130 30
33 3,5 180 40 25 20 29,5 .0133 33
36 4 200 50 28 22 32 .0136 36
39 4 200 50 32 24 35 .0139 39
42 4,5 200 56 32 24 37,5 .0142 42
45 4,5 220 58 36 29 40,5 .0145 45
48 5 250 65 36 29 43 .0148 48
52 5 250 65 40 32 47 .0152 52
DIN 371 39 39 39 39 39 39 39 39 39 40 40 40 40 40 41
DIN 352 91 91
66 Bestell-Beispiel · Ordering example: C0451000.0060
