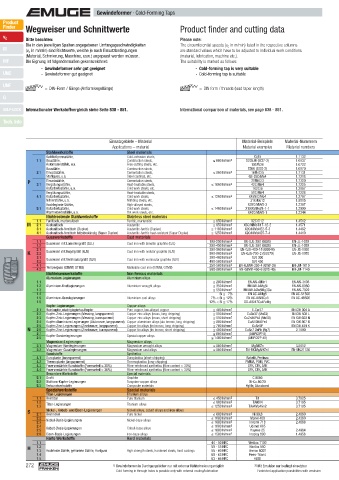

P. 272

Gewindeformer · Cold-Forming Taps
  Product
  Finder  Wegweiser und Schnittwerte                            Product fi nder and cutting data

  v c
          Bitte beachten:                                       Please note:
          Die in den jeweiligen Spalten angegebenen Umfangsgeschwindigkeiten     The circumferential speeds (v c  in m/min) listed in the respective columns
  M       (v c  in m/min) sind Richtwerte, welche je nach Einsatzbedingungen   are standard values which have to be adjusted to individual work conditions
          (Material, Schmierung, Maschine, usw.) angepasst werden müssen.   (material, lubrication, machine etc.).
  MF      Die Eignung ist folgendermaßen gekennzeichnet:        The suitability is marked as follows:
               -  Gewindeformer sehr gut geeignet                     -  Cold-forming tap is very suitable
  UNC           -  Gewindeformer gut geeignet                         -  Cold-forming tap is suitable
  UNF
                  =  DIN-Form / Gänge (Anformkegellänge)                =   DIN form / threads (lead taper length)
  G

    SELF-LOCK  Internationaler Werkstoffvergleich siehe Seite 838 - 851.    International comparison of materials, see page 838 - 851.
  Tech. Info


                                         Einsatzgebiete – Material                    Material-Beispiele  Material-Nummern
                                          Applications – material                       Material examples    Material numbers
                 Stahlwerkstoffe              Steel materials
                 Kaltfl ießpressstähle,        Cold-extrusion steels,                      Cq15           1.1132
              1.1  Baustähle,                 Construction steels,          ≤ 600 N/mm 2  S235JR (St37-2)  1.0037
                 Automatenstähle, u.a.        Free-cutting steels, etc.                  10SPb20         1.0722
                 Baustähle,                   Construction steels,                      E360 (St70-2)    1.0070
              2.1  Einsatzstähle,             Cementation steels,           ≤ 800 N/mm 2  16MnCr5        1.7131
                 Stahlguss, u.a.              Steel castings, etc.                      GS-25CrMo4       1.7218
           P  3.1  Einsatzstähle,             Cementation steels,          ≤ 1000 N/mm 2  20MoCr3        1.7320
                 Vergütungsstähle,
                                                                                         42CrMo4
                                                                                                         1.7225
                                              Heat-treatable steels,
                 Kaltarbeitsstähle, u.a.      Cold work steels, etc.                      102Cr6         1.2067
                 Vergütungsstähle,            Heat-treatable steels,                     50CrMo4         1.7228
              4.1  Kaltarbeitsstähle,         Cold work steels,            ≤ 1200 N/mm 2  X45NiCrMo4     1.2767
                 Nitrierstähle, u.a.          Nitriding steels, etc.                     31CrMo12        1.8515
                 Hochlegierte Stähle,         High-alloyed steels,                      X38CrMoV5-3      1.2367
              5.1  Kaltarbeitsstähle,         Cold work steels,            ≤ 1400 N/mm 2  X100CrMoV8-1-1  1.2990
                 Warmarbeitsstähle, u.a.      Hot work steels, etc.                     X40CrMoV5-1      1.2344
                 Nichtrostende Stahlwerkstoffe  Stainless steel materials
              1.1  Ferritisch, martensitisch  Ferritic, martensitic         ≤ 950 N/mm 2  X2CrTi12       1.4512
           M  2.1  Austenitisch               Austenitic                    ≤ 950 N/mm 2  X6CrNiMoTi17-12-2  1.4571
              3.1  Austenitisch-ferritisch (Duplex)  Austenitic-ferritic (Duplex)  ≤ 1100 N/mm 2  X2CrNiMoN22-5-3  1.4462
              4.1  Austenitisch-ferritisch hitzebeständig (Super Duplex)  Austenitic-ferritic heat-resistant (Super Duplex)  ≤ 1250 N/mm 2  X2CrNiMoN25-7-4  1.4410
                 Gusswerkstoffe               Cast materials
              1.1  Gusseisen mit Lamellengrafi t (GJL)  Cast iron with lamellar graphite (GJL)  100-250 N/mm 2  EN-GJL-200 (GG20)  EN-JL-1030
              1.2                                                          250-450 N/mm 2  EN-GJL-300 (GG30)  EN-JL-1050
              2.1                                                          350-500 N/mm 2  EN-GJS-400-15 (GGG40)  EN-JS-1030
           K  2.2  Gusseisen mit Kugelgrafi t (GJS)  Cast iron with nodular graphite (GJS)  500-900 N/mm 2  EN-GJS-700-2 (GGG70)  EN-JS-1070
              3.1  Gusseisen mit Vermiculargrafi t (GJV)  Cast iron with vermicular graphite (GJV)  300-400 N/mm 2  GJV 300
              3.2                                                          400-500 N/mm 2  GJV 450
              4.1  Temperguss (GTMW, GTMB)    Malleable cast iron (GTMW, GTMB)  250-500 N/mm 2  EN-GJMW-350-4 (GTW-35)  EN-JM-1010
              4.2                                                          500-800 N/mm 2  EN-GJMB-450-6 (GTS-45)  EN-JM-1140
                 Nichteisenwerkstoffe         Non ferrous materials
                 Aluminium-Legierungen        Aluminium alloys
              1.1                                                           ≤ 200 N/mm 2  EN AW-AlMn1   EN AW-3103
              1.2  Aluminium-Knetlegierungen  Aluminium wrought alloys      ≤ 350 N/mm 2  EN AW-AlMgSi  EN AW-6060
              1.3                                                           ≤ 550 N/mm 2  EN AW-AlZn5Mg3Cu  EN AW-7022
              1.4                                                             Si ≤   7%  EN AC-AlMg5   EN AC-51300
              1.5  Aluminium-Gusslegierungen  Aluminium cast alloys        7% < Si ≤ 12%  EN AC-AlSi9Cu3  EN AC-46500
              1.6                                                          12% < Si ≤ 17%  GD-AlSi17Cu4FeMg
                 Kupfer-Legierungen           Copper alloys
              2.1  Reinkupfer, niedriglegiertes Kupfer  Pure copper, low-alloyed copper  ≤ 400 N/mm 2  E-Cu 57  EN CW 004 A
              2.2  Kupfer-Zink-Legierungen (Messing, langspanend)  Copper-zinc alloys (brass, long-chipping)  ≤ 550 N/mm 2  CuZn37 (Ms63)  EN CW 508 L
              2.3  Kupfer-Zink-Legierungen (Messing, kurzspanend)  Copper-zinc alloys (brass, short-chipping)  ≤ 550 N/mm 2  CuZn36Pb3 (Ms58)  EN CW 603 N
              2.4  Kupfer-Aluminium-Legierungen (Alubronze, langspanend) Copper-aluminium alloys (alu bronze, long-chipping)  ≤ 800 N/mm 2  CuAl10Ni5Fe4  EN CW 307 G
              2.5  Kupfer-Zinn-Legierungen (Zinnbronze, langspanend)  Copper-tin alloys (tin bronze, long-chipping)  ≤ 700 N/mm 2  CuSn8P  EN CW 459 K
           N  2.6  Kupfer-Zinn-Legierungen (Zinnbronze, kurzspanend)  Copper-tin alloys (tin bronze, short-chipping)  ≤ 400 N/mm 2  CuSn7 ZnPb (Rg7)  2.1090
              2.7                                                           ≤ 600 N/mm 2  (AMPCO ®  8)
              2.8  Kupfer-Sonderlegierungen   Special copper alloys        ≤ 1400 N/mm 2  (AMPCO ®  45)
                 Magnesium-Legierungen        Magnesium alloys
              3.1  Magnesium-Knetlegierungen  Magnesium wrought alloys      ≤ 500 N/mm 2  MgAl6Zn        3.5612
              3.2  Magnesium-Gusslegierungen  Magnesium cast alloys         ≤ 500 N/mm 2  EN-MCMgAl9Zn1  EN-MC21120
                 Kunststoffe                  Synthetics
              4.1  Duroplaste (kurzspanend)   Duroplastics (short-chipping)             Bakelit, Pertinax
              4.2  Thermoplaste (langspanend)  Thermoplastics (long-chipping)          PMMA, POM, PVC
              4.3  Faserverstärkte Kunststoffe (Faseranteil ≤ 30%)  Fibre-reinforced synthetics (fi bre content ≤ 30%)  GFK, CFK, AFK
              4.4  Faserverstärkte Kunststoffe (Faseranteil > 30%)  Fibre-reinforced synthetics (fi bre content > 30%)  GFK, CFK, AFK
                 Besondere Werkstoffe         Special materials
              5.1  Grafi t                     Graphite                                    C 8000
              5.2  Wolfram-Kupfer-Legierungen  Tungsten-copper alloys                    W-Cu 80/20
              5.3  Verbundwerkstoffe          Composite materials                      Hylite, Alucobond
                 Spezialwerkstoffe            Special materials
                 Titan-Legierungen            Titanium alloys
              1.1  Reintitan                  Pure titanium                 ≤ 450 N/mm 2   Ti1           3.7025
              1.2                                                           ≤ 900 N/mm 2  TiAl6V4        3.7165
              1.3  Titan-Legierungen          Titanium alloys              ≤ 1250 N/mm 2  TiAl4Mo4Sn2    3.7185
           S  2.1  Nickel-, Kobalt- und Eisen-Legierungen  Nickel alloys, cobalt alloys and iron alloys  ≤ 600 N/mm 2  Ni 99,6  2.4060
                 Reinnickel
                                              Pure nickel
              2.2                                                          ≤ 1000 N/mm 2  Monel 400      2.4360
              2.3  Nickel-Basis-Legierungen   Nickel-base alloys           ≤ 1600 N/mm 2  Inconel 718    2.4668
              2.4                                                          ≤ 1000 N/mm 2  Udimet 605
              2.5  Kobalt-Basis-Legierungen   Cobalt-base alloys           ≤ 1600 N/mm 2  Haynes 25      2.4964
              2.6  Eisen-Basis-Legierungen    Iron-base alloys             ≤ 1500 N/mm 2  Incoloy 800    1.4958
                 Harte Werkstoffe             Hard materials
              1.1                                                          44 - 50 HRC  Weldox 1100
           H  1.2  Hochfeste Stähle, gehärtete Stähle, Hartguss  High strength steels, hardened steels, hard castings  50 - 55 HRC  Hardox 550
                                                                           55 - 60 HRC
              1.3
                                                                                         Armox 600T
              1.4                                                          60 - 63 HRC   Ferro-Titanit
              1.5                                                          63 - 66 HRC    HSSE
          272                            1)   Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich   2)   Mit Emulsion nur bedingt einsetzbar
                                          Cold-forming in through holes is possible only with external cooling/lubrication    Restricted application possibilities with emulsion
