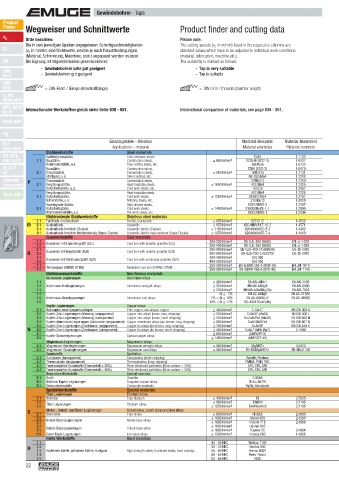

Gewindebohrer · Taps
Product
Finder Wegweiser und Schnittwerte Product fi nder and cutting data

v c
Bitte beachten: Please note:
Die in den jeweiligen Spalten angegebenen Schnittgeschwindigkeiten The cutting speeds (v c in m/min) listed in the respective columns are
M (v c in m/min) sind Richtwerte, welche je nach Einsatzbedingungen standard values which have to be adjusted to individual work conditions
(Material, Schmierung, Maschine, usw.) angepasst werden müssen. (material, lubrication, machine etc.).
MF Die Eignung ist folgendermaßen gekennzeichnet: The suitability is marked as follows:
- Gewindebohrer sehr gut geeignet - Tap is very suitable
UNC
UN-8 - Gewindebohrer gut geeignet - Tap is suitable
UNF
UNEF = DIN-Form / Gänge (Anschnittlänge) = DIN form / threads (chamfer length)
G, Rp
NPSM, NPSF
NPT, NPTF Internationaler Werkstoffvergleich siehe Seite 838 - 851. International comparison of materials, see page 838 - 851.
Rc, W
BSW, BSF

Pg
MJ Einsatzgebiete – Material Material-Beispiele Material-Nummern
UNJC, UNJF Applications – material Material examples Material numbers
Stahlwerkstoffe Steel materials
EG (STI) Kaltfl ießpressstähle, Cold-extrusion steels, Cq15 1.1132
SELF-LOCK 1.1 Baustähle, Construction steels, ≤ 600 N/mm 2 S235JR (St37-2) 1.0037
Automatenstähle, u.a. Free-cutting steels, etc. 10SPb20 1.0722
Tr, Tr-F Baustähle, Construction steels, E360 (St70-2) 1.0070
Rd 2.1 Einsatzstähle, Cementation steels, ≤ 800 N/mm 2 16MnCr5 1.7131
Stahlguss, u.a. Steel castings, etc. GS-25CrMo4 1.7218
Zubehör P Einsatzstähle, Cementation steels, 20MoCr3 1.7320
Accessories 3.1 Vergütungsstähle, Heat-treatable steels, ≤ 1000 N/mm 2 42CrMo4 1.7225
Kaltarbeitsstähle, u.a. Cold work steels, etc. 102Cr6 1.2067
50CrMo4
Tech. Info 4.1 Vergütungsstähle, Heat-treatable steels, ≤ 1200 N/mm 2 X45NiCrMo4 1.7228
Kaltarbeitsstähle,
1.2767
Cold work steels,
Nitrierstähle, u.a. Nitriding steels, etc. 31CrMo12 1.8515
Hochlegierte Stähle, High-alloyed steels, X38CrMoV5-3 1.2367
5.1 Kaltarbeitsstähle, Cold work steels, ≤ 1400 N/mm 2 X100CrMoV8-1-1 1.2990
Warmarbeitsstähle, u.a. Hot work steels, etc. X40CrMoV5-1 1.2344
Nichtrostende Stahlwerkstoffe Stainless steel materials
1.1 Ferritisch, martensitisch Ferritic, martensitic ≤ 950 N/mm 2 X2CrTi12 1.4512
M 2.1 Austenitisch Austenitic ≤ 950 N/mm 2 X6CrNiMoTi17-12-2 1.4571
3.1 Austenitisch-ferritisch (Duplex) Austenitic-ferritic (Duplex) ≤ 1100 N/mm 2 X2CrNiMoN22-5-3 1.4462
4.1 Austenitisch-ferritisch hitzebeständig (Super Duplex) Austenitic-ferritic heat-resistant (Super Duplex) ≤ 1250 N/mm 2 X2CrNiMoN25-7-4 1.4410
Gusswerkstoffe Cast materials
1.1 Gusseisen mit Lamellengrafi t (GJL) Cast iron with lamellar graphite (GJL) 100-250 N/mm 2 EN-GJL-200 (GG20) EN-JL-1030
1.2 250-450 N/mm 2 EN-GJL-300 (GG30) EN-JL-1050
2.1 350-500 N/mm 2 EN-GJS-400-15 (GGG40) EN-JS-1030
K 2.2 Gusseisen mit Kugelgrafi t (GJS) Cast iron with nodular graphite (GJS) 500-900 N/mm 2 EN-GJS-700-2 (GGG70) EN-JS-1070
3.1 Gusseisen mit Vermiculargrafi t (GJV) Cast iron with vermicular graphite (GJV) 300-400 N/mm 2 GJV 300
3.2 400-500 N/mm 2 GJV 450
4.1 Temperguss (GTMW, GTMB) Malleable cast iron (GTMW, GTMB) 250-500 N/mm 2 EN-GJMW-350-4 (GTW-35) EN-JM-1010
4.2 500-800 N/mm 2 EN-GJMB-450-6 (GTS-45) EN-JM-1140
Nichteisenwerkstoffe Non ferrous materials
Aluminium-Legierungen Aluminium alloys
1.1 ≤ 200 N/mm 2 EN AW-AlMn1 EN AW-3103
1.2 Aluminium-Knetlegierungen Aluminium wrought alloys ≤ 350 N/mm 2 EN AW-AlMgSi EN AW-6060
1.3 ≤ 550 N/mm 2 EN AW-AlZn5Mg3Cu EN AW-7022
1.4 Si ≤ 7% EN AC-AlMg5 EN AC-51300
1.5 Aluminium-Gusslegierungen Aluminium cast alloys 7% < Si ≤ 12% EN AC-AlSi9Cu3 EN AC-46500
1.6 12% < Si ≤ 17% GD-AlSi17Cu4FeMg
Kupfer-Legierungen Copper alloys
2.1 Reinkupfer, niedriglegiertes Kupfer Pure copper, low-alloyed copper ≤ 400 N/mm 2 E-Cu 57 EN CW 004 A
2.2 Kupfer-Zink-Legierungen (Messing, langspanend) Copper-zinc alloys (brass, long-chipping) ≤ 550 N/mm 2 CuZn37 (Ms63) EN CW 508 L
2.3 Kupfer-Zink-Legierungen (Messing, kurzspanend) Copper-zinc alloys (brass, short-chipping) ≤ 550 N/mm 2 CuZn36Pb3 (Ms58) EN CW 603 N
2.4 Kupfer-Aluminium-Legierungen (Alubronze, langspanend) Copper-aluminium alloys (alu bronze, long-chipping) ≤ 800 N/mm 2 CuAl10Ni5Fe4 EN CW 307 G
2.5 Kupfer-Zinn-Legierungen (Zinnbronze, langspanend) Copper-tin alloys (tin bronze, long-chipping) ≤ 700 N/mm 2 CuSn8P EN CW 459 K
N 2.6 Kupfer-Zinn-Legierungen (Zinnbronze, kurzspanend) Copper-tin alloys (tin bronze, short-chipping) ≤ 400 N/mm 2 CuSn7 ZnPb (Rg7) 2.1090
2.7 ≤ 600 N/mm 2 (AMPCO ® 8)
2.8 Kupfer-Sonderlegierungen Special copper alloys ≤ 1400 N/mm 2 (AMPCO ® 45)
Magnesium-Legierungen Magnesium alloys
3.1 Magnesium-Knetlegierungen Magnesium wrought alloys ≤ 500 N/mm 2 MgAl6Zn 3.5612
3.2 Magnesium-Gusslegierungen Magnesium cast alloys ≤ 500 N/mm 2 EN-MCMgAl9Zn1 EN-MC21120
Kunststoffe Synthetics
4.1 Duroplaste (kurzspanend) Duroplastics (short-chipping) Bakelit, Pertinax
4.2 Thermoplaste (langspanend) Thermoplastics (long-chipping) PMMA, POM, PVC
4.3 Faserverstärkte Kunststoffe (Faseranteil ≤ 30%) Fibre-reinforced synthetics (fi bre content ≤ 30%) GFK, CFK, AFK
4.4 Faserverstärkte Kunststoffe (Faseranteil > 30%) Fibre-reinforced synthetics (fi bre content > 30%) GFK, CFK, AFK
Besondere Werkstoffe Special materials
5.1 Grafi t Graphite C 8000
5.2 Wolfram-Kupfer-Legierungen Tungsten-copper alloys W-Cu 80/20
5.3 Verbundwerkstoffe Composite materials Hylite, Alucobond
Spezialwerkstoffe Special materials
Titan-Legierungen Titanium alloys
1.1 Reintitan Pure titanium ≤ 450 N/mm 2 Ti1 3.7025
1.2 ≤ 900 N/mm 2 TiAl6V4 3.7165
1.3 Titan-Legierungen Titanium alloys ≤ 1250 N/mm 2 TiAl4Mo4Sn2 3.7185
S 2.1 Nickel-, Kobalt- und Eisen-Legierungen Nickel alloys, cobalt alloys and iron alloys ≤ 600 N/mm 2 Ni 99,6 2.4060
Reinnickel
Pure nickel
2.2 ≤ 1000 N/mm 2 Monel 400 2.4360
2.3 Nickel-Basis-Legierungen Nickel-base alloys ≤ 1600 N/mm 2 Inconel 718 2.4668
2.4 ≤ 1000 N/mm 2 Udimet 605
2.5 Kobalt-Basis-Legierungen Cobalt-base alloys ≤ 1600 N/mm 2 Haynes 25 2.4964
2.6 Eisen-Basis-Legierungen Iron-base alloys ≤ 1500 N/mm 2 Incoloy 800 1.4958
Harte Werkstoffe Hard materials
1.1 44 - 50 HRC Weldox 1100
H 1.2 Hochfeste Stähle, gehärtete Stähle, Hartguss High strength steels, hardened steels, hard castings 50 - 55 HRC Hardox 550
55 - 60 HRC
Armox 600T
1.3
1.4 60 - 63 HRC Ferro-Titanit
1.5 63 - 66 HRC HSSE
22
