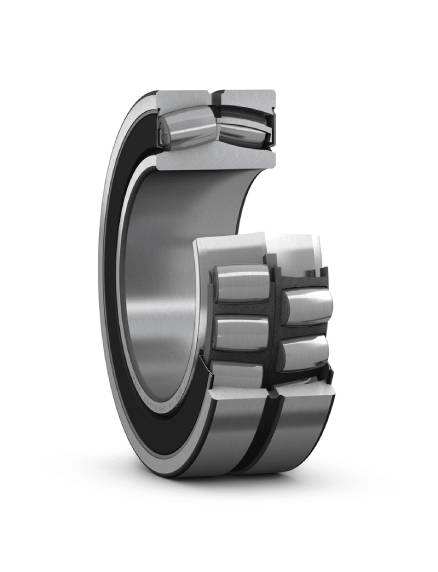

232XX - 2CSx/VT143

240XX- 2CSx/VT143

241XX - 2CS5/VT143

BS2 - 22XX - 2RS/VT143

BS2 - 22XX - 2CS5/VT143

BS2 - 23XX - 2RS5/VT143

222XX - 2CS5K/VT143

223XX - 2CS5K/VT143

231XX - 2CS5K/VT143

232XX - 2CS5K/VT143

BS2 - 22XX - 2RSK/VT143

BS2 - 22XX - 2RS5K/VT143

ตลับลูกปืนมาตรฐาน
ตลับลูกปืนเม็ดโค้งสองแถวของ SKF รุ่นมาตรฐานประกอบด้วย

• ตลับลูกปืนแบบเปิด
• ตลับลูกปืนแบบมีฝาปิดกันฝุ่น
• ตลับลูกปืนสำหรับงานที่มีความสั่นสะเทือน

นอกเหนือไปจากตลับลูกปืนรุ่นมาตรฐาน SKF ยังมีตลับลูกปืนเม็ดโค้งสองแถวชนิดพิเศษสำหรับประยุกต์ใช้ในงานต่างๆ เป็นการเฉพาะอีกจำนวนมาก

ตลับลูกปืนแบบเปิด
ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ได้รับการออกแบบให้มีลักษณะต่างๆ หลายแบบ ขึ้นอยู่กับอนุกรมและขนาดของตลับลูกปืน ความแตกต่างเหล่านี้คือ การจัดวางตำแหน่งของแหวนนำร่อง (Floating guide ring) การออกแบบแหวนวงในและรัง

• C(J), CC รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และแหวนนำร่องอยู่ชิดวงแหวนใน
• EC (J), ECC(J) รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และแหวนนำร่องอยู่ชิดวงแหวนใน และ ชุดเม็ดลูกกลิ้งได้รับการปรับปรุงเสริมความแข็งแรง
• CA, CAC รังทองเหลืองชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู วงแหวนในมีขอบหน้าแปลนสำหรับประคองเม็ดลูกกลิ้งแหวนนำร่องอยู่ชิดวงแหวนใน
• CAF เหมือนแบบ CA แต่รังทำด้วยเหล็กกล้า
• ECA, ECAC รังทองเหลืองชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู วงแหวนในมีขอบหน้าแปลนประคองเม็ดลูกกลิ้ง, แหวนนำร่องอยู่ชิดวงแหวนในและ ชุดเม็ดลูกกลิ้งได้รับการปรับปรุงเสริมความแข็งแรง
• ECAF เหมือนแบบ ECA แต่รังทำด้วยเหล็กกล้า
• E รังเหล็กกล้าสองชิ้นอัดขึ้นรูป แบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และวงแหวนนำร่องอยู่ชิดวงแหวนใน สำหรับตลับลูกปืนขนาดเส้นผ่านศูนย์กลางภายใน d < 65 มม. รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลนและวงแหวนนำร่องอยู่ชิดรัง สำหรับตลับลูกปืนขนาดเส้นผ่านศูนย์กลางภายใน d > 65 มม.
• CAFA รังเหล็กกล้าชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู อยู่ชิดรางวิ่งวงแหวนนอก วงแหวนในมีขอบหน้าแปลน และวงแหวนนำร่องอยู่ชิดวงแหวนใน
• CAMA เหมือนแบบ CAFA แต่รังทำด้วยวัสดุทองเหลือง

ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ทุกรุ่นมีการผลิตทั้งแบบรูในเป็นทรงกระบอกและแบบรูเรียว ยกเว้นเฉพาะบางกรณีเท่านั้น อนึ่ง สำหรับรูเรียวของตลับลูกปืน

• อนุกรม 240, 241, 248 และ 249 มีอัตราส่วนความเรียว 1:30 ระบุรหัสเสริมต่อท้ายเป็น K 30 และ
• อนุกรมอื่นๆ มีอัตราส่วนความเร็ว 1: 12 ระบุรหัสเสริมต่อท้ายเป็น K

ร่องที่วงแหวนและรูสำหรับเติมสารหล่อลื่น
เพื่อความสะดวกในการหล่อลื่นตลับลูกปืนอย่างมีประสิทธิภาพ ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ถูกออกแบบให้มี

• ร่องรอบวงแหวนและรูสำหรับสารหล่อลื่น จำนวน 3 รู ในวงแหวนนอก ระบุรหัสเสริมต่อท้ายเป็น W33 หรือ
• เฉพาะรูสำหรับหล่อลื่น จำนวน 3 รู ในวงแหวนนอก ระบุรหัสเสริมต่อท้ายเป็น W20

ตลับลูกปืนเม็ดโค้งสองแถวแบบ E มีร่องรอบวงแหวนและรู 3 รู สำหรับป้อนสารหล่อลื่นเป็นมาตรฐาน ดังนั้นจึงไม่ระบุรหัสเสริม W33 ต่อท้ายรหัสเรียกตลับลูกปืน

ตลับลูกปืนแบบมีฝาปิดกันฝุ่น
ตลับลูกปืนแบบเม็ดโค้งสองแถวของ SKF บางรุ่นถูกออกแบบให้มีฝาปิดกันฝุ่นทั้งสองด้าน ฝาปิดกันฝุ่นได้รับการเสริมความแข็งแรงด้วยแผ่นเหล็กกล้า และผลิตจากวัสดุที่ทนต่อน้ำมันและทนการสึกหรอดังต่อไปนี้

• ยาง Acrylonitrile butadiene (NBR) ระบุรหัสเสริมต่อท้ายเป็น 2CS
• ยาง Hydrogenated acrylonitrile butadiene (HNBR) ระบุรหัสเสริมต่อท้ายเป็น 2CS5 หรือ
• ยางฟลูออโร (FPM) ระบุรหัสเสริมต่อท้ายเป็น 2CS2

ตลับลูกปืนชนิดมีฝาปิด มีลักษณะเช่นเดียวกันกับตลับลูกปืนแบบเปิดทั่วๆ ไป คือมิติขนาดภายนอกก็มีลักษณะเหมือนกัน ยกเว้นตลับลูกปืนอนุกรม 222 ชนิดมีฝาปิด มีขนาดความหนามากกว่าตลับลูกปืนแบบเปิดเล็กน้อย และใช้รหัสระบุอนุกรมตลับลูกปืน BS2-22XX-2CS/VT143,BS2-22XXC-2CS,BS2-22XX-2RS5/GWZ,BS2-22XX2RSK/VT143

ตลับลูกปืนชนิดมีฝาปิดรุ่นมาตรฐานมีรูในเป็นทรงกระบอก แต่ตลับลูกปืนอนุกรม BS2-22 ส่วนใหญ่มีการผลิตเป็นรุ่นที่มีรูในเป็นรูเรียวด้วยเช่นกัน ตลับลูกปืนแบบมีฝาปิดทุกๆ ชนิดสามารถผลิตให้เป็นรุ่นที่มีรูเรียวได้หากมีความต้องการเป็นการเฉพาะ

ตลับลูกปืนสำหรับงานที่มีความสั่นสะเทือน
ในงานที่มีความสั่นสะเทือน อย่างเช่นตะแกรงร่อน หรือเครื่องสั่น (exciters) เม็ดลูกกลิ้งและรังในตลับลูกปืนถูกกระตุ้นให้เกิดความเร่ง ลักษณะเช่นนี้ทำให้ต้องออกแบบตลับลูกปืนให้มีลักษณะพิเศษเพิ่มเติม ตลับลูกปืนเม็ดโค้งสองแถวของ SKF สำหรับงานที่มีความสั่นสะเทือน สามารถรองรับความเร่งได้สูงกว่าตลับลูกปืนมาตรฐานขนาดเดียวกันมาก

แบบ E/VA405 รังเหล็กกล้าชุบแช็งสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และแหวนนำร่องอยู่ชิดด้านบนของรัง

แบบ EJA/VA405 และ CCJA/W33VA405 รังเหล็กกล้าชุบแข็งสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างแบบ EJA หรือ แบบ CCJA ล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลนและแหวนนำร่องอยู่ชิดรางวิ่งวงแหวนนอก

แบบ EJA/VA406 และ CCJA/W33VA406 ตลับลูกปืนเหล่านี้มีลักษณะการออกแบบเช่นเดียวกันกับตลับลูกปืนแบบ VA405 แต่มีวงแหวนในเคลือบผิวรูในด้วย PTFE มีการผลิตสำหรับใช้กับเพลาขนาดเส้นผ่านศูนย์กลางตั้งแต่ 85 จนถึง 200 มม. ตลับลูกปืนเหล่านี้ใช้ติดตั้งบนเพลาด้านไม่กำหนดตำแหน่ง (non-locating) ของเครื่องจักรที่มีความสั่นสะเทือน เพื่อป้องกันการเกิดสนิมจากการสวมหลวม (Fretting Corrosion) บริเวณผิวสัมผัสระหว่างเพลากับรูวงแหวนใน ลักษณะเช่นนี้ทำให้ไม่จำเป็นต้องชุบแข็งผิวเพลาหรือเคลือบผิวเพลาเป็นพิเศษแต่อย่างใด
